矿用井下防爆型自清洗过滤器使用说明书

浏览次数: 发布日期: 2021-01-16

返回列表


1、产品概述


矿用井下防爆型自清洗过滤器是一种可以用于煤矿井下的过滤设备,其电器电控部分(防爆电机、防爆排污阀、防爆压差开关、防爆电控柜)防爆等级为Ⅰ类:煤矿井下电气设备。该型自清洗过滤器可以去除80微米以上大颗粒杂质,并且能够自动清洗无需人工干预。用户也可以根据需要加装PLC智能控制模块以实现远程检测控制。YQZF系列防爆型自清洗过滤器可采用立式、卧式、并联等安装方式,且具有结构简便、设计合理、维修保养成本低(无需经常更换备件)、使用效果突出等特点。多种过滤工艺对煤矿矿井水进行深度处理实现矿井水资源化,既可防止水资源的流失,避免矿井水对水环境造成污染,又可以缓解矿区供水不足的问题。该设备出厂时提供电器电控部分防爆证书、煤安证书。


2、应用领域


煤矿行业:矿井水净化过滤等
钢铁行业:高炉、炼钢及轧钢车间净环水(循环冷却水)系统,浊环水(冲渣水)系统中前置过滤等。
石化行业:旁滤(循环冷却水)系统的过滤、污水处理等
电力行业:锅炉水系统处理、污水处理等
市政工程:市政绿化用水系统(用于过滤河水、地下水中所含砂石及其他杂质)、市政污水处理系统等
机械加工行业:循环冷却水系统、高压冲洗水系统等。
农业灌溉:灌溉水、滴灌水过滤,河水井水地下水过滤等。

3、工作原理

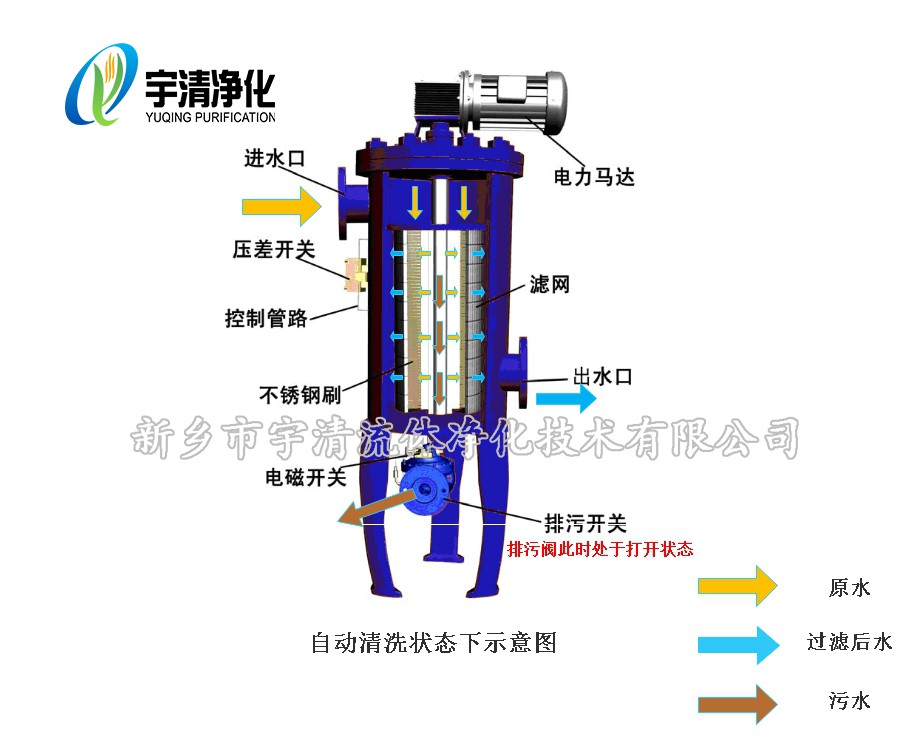

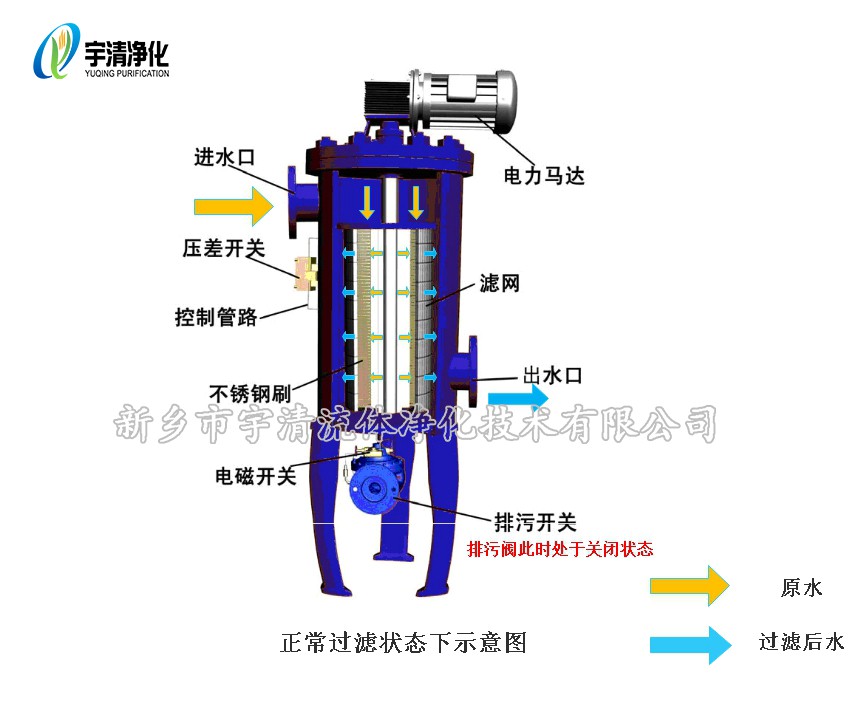

矿用井下防爆型自清洗过滤器过滤状态:排污球阀与电机处于关闭状态,此时需要处理的水经过滤网,杂质被截留在滤网内,处理后的水通过出水口正常排出。


矿用井下防爆型自清洗过滤器反洗状态:设备反洗时,电机驱动钢刷转动,将粘附于滤网上的杂质清理下来。此时排污口自动打开,过滤后的水一部分经过滤网正常排出,一部分水经过排污口将杂质带出系统。反洗结束后,排污口自动关闭,过滤后的水正常从出水口排出。系统的设计可实现反洗时不停水,保证整个系统的正常工作。


矿用井下防爆型自清洗过滤器反洗状态控制:时间(设定的反洗周期)、压差控制(进出水口压力差达到设定值)、手动控制(就地手动控制进行反洗、也可配远程控制进行反洗)。这三种控制方式可以同时存在、哪个控制方式先到达设定值、都可开启反洗状态。 举例:某煤矿井下配套立式自清洗过滤器一台。客户根据以往经验将时间控制设置在12个小时反洗一次,但是由于最近水质的下降、担心12个小时清洗一次的周期时间太长,杂质含量太多堵塞滤网造成压差过高、对过滤器及后续设备产生不好的影响,于是他们在过滤器上设置了压差为0.2Mpa。过滤器在运行一段时间后,压差报警,但此时并未达到12小时清洗周期,系统根据压差控制也自动开启反洗状态、杂质被顺利清除,系统恢复正常;客户也可选择手动控制、根据需求自行手动开启反洗。



4、产品特点


■过滤精度从80微米-4000微米
■流量:25m³/h~2800m³/h
■进出口通径:DN50~DN500
■滤网可选:钻孔(4000-800μm)楔形(1000-50μm)编织复合(800—20μm)
■工作压力:0.1MPa-2.5Mpa
■工作温度:≤70℃
■电源:660V 380V/50Hz
■清洗电机功率:0.55-0.75KW
■控制电压:AC127、DC24V
■清洗方式:刷式、刮刀式
■控制方式:压差、时间、手动或人机界面(PLC)
■清洗时间:10-200秒可调
■安装形式:立式安装、卧式安装,多台并联可获得更大流量


5、型号解释


YQZF-DN80-A10/0.2(-T)

YQ```````````新乡宇清净化
Z`````````````自清洗过滤器

F`````````````防爆型(可选择防爆等级)
DN80```````进出水口尺寸
A`````````````壳体材质304不锈钢(V 壳体材质碳钢  B 壳体材质316L)
10```````````最大工作压力10kg(另有 1.0Mpa、2.5Mpa 规格)
0.2```````````过滤精度 0.2mm(200μ m)

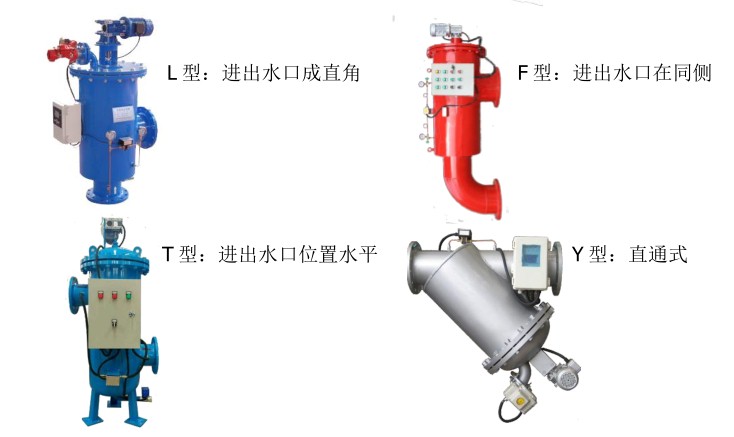

(-T)```````·安装形式   另有L型 F型 Y型




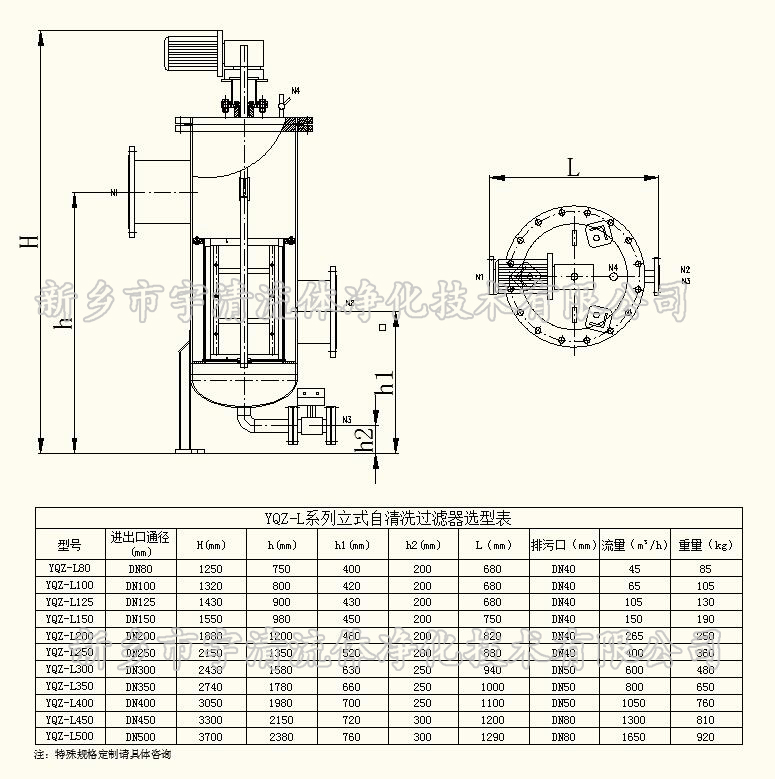

6、过滤器参数



单台流量        25-2800t/h 多流量可多台并联安装
工作压力 0.2Mpa-2.5Mpa
工作温度 -10℃-70℃
过滤精度 80-4000μm
控制方式 压差、时间及手动
清洗时间 60s
清洗压损 0.01-0.03Mpa
控制电压 AC127、DC24V
操作电压 660V 380V 50HZ




注:上表为标准产品,所有尺寸规格均可按照客户需求修改定制


7、注意事项


该设备在出厂前已调试完毕,用户在使用时直接运行即可。当设备各运行参数不能 满足用户要求时,用户可根据实际工况调定各参数,并相应选用手动控制、自动控制方 式进行工作。
首次运行时,应按以下步骤进行:
检查过滤器是否处于正常工作状态:
察看过滤器各连接处是否牢固。
察看过滤器电控箱部分应是干燥的。
接通电源,“正常工作”指示灯亮,此时表示过滤器电控部分处于正常工状态,设 备可投入试运行。插上电源时应注意保持手的干燥,同时在过滤器工作过程中应保持其电控器部分干燥,不可有水进入电控器内部》
注意:过滤器在不通水时,不能通电运行。



8、使用方法


系统启动:

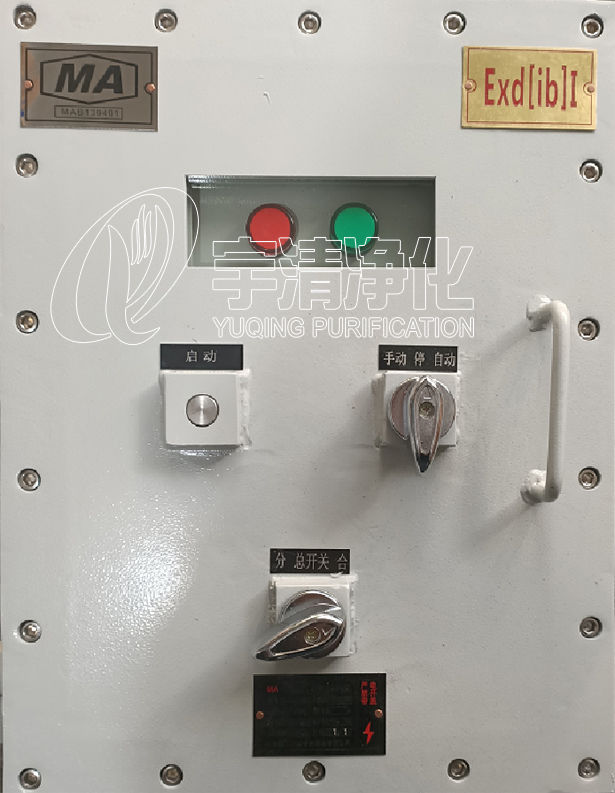

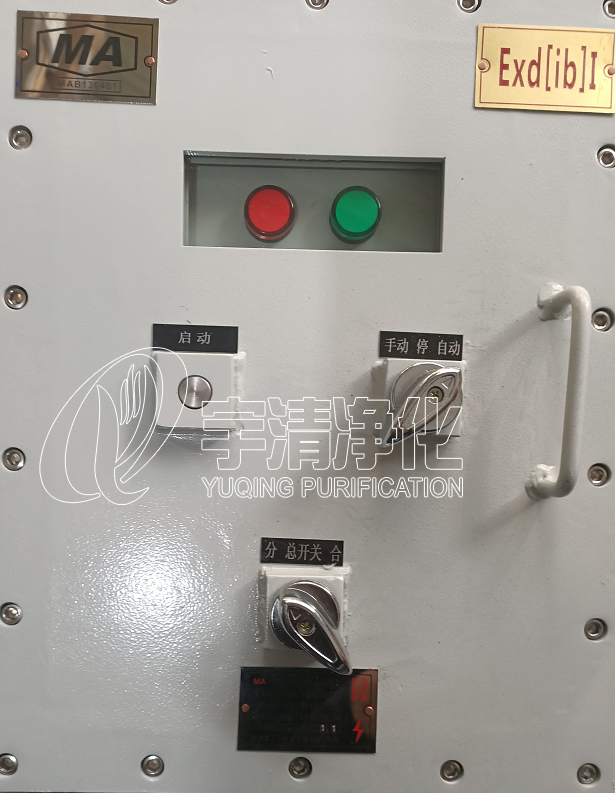

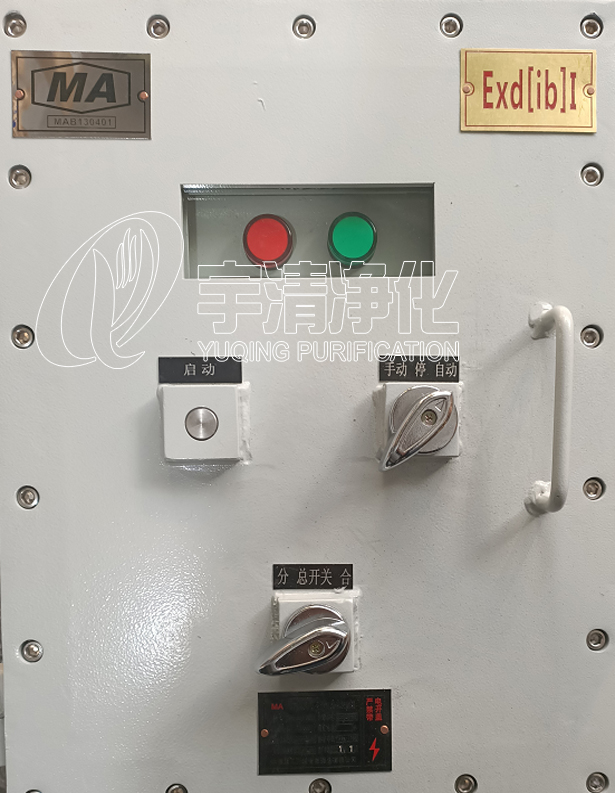

转动总开关至“合”的位置,此时系统启动,红色指示灯亮起。绿色指示灯为反洗工作指示灯,反洗工作开始绿灯亮起,结束后绿灯不亮。

(一)手动控制:

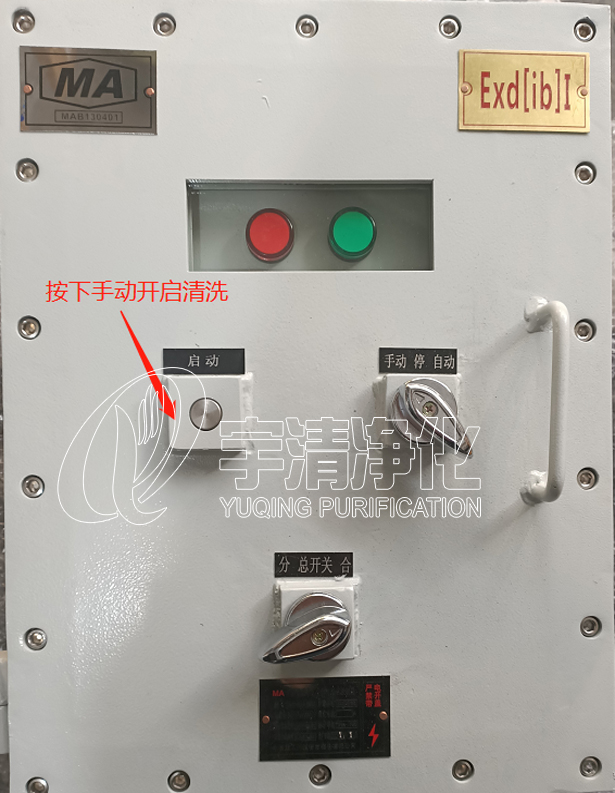

将“手动/自动”选择开关旋转至手动位置,根据需要分别进行手动排污和手动清洗,具体操作见后面的操作部分,选择开关旋转至手动位置,进入手动状态,按下启动按钮后,系统开始转动清洗绿灯亮起,排污阀打开排污。清洗工作完成后停止清洗,排污阀自动关闭,绿灯关闭。
手动控制状态是检查电机和水力控制阀能否正常工作的手段,如果在手动控制状态不能正常排污自动控制状态也不会正常工作。

 ()自动控制: 手动/自动选择开关旋转至自动位置,系统开始自动工作,由设定的清洗时间和压差来控制系统清洗工作开始,定时清洗间隔可调时间为99小时,出厂值为24小时;排污时间以秒为单位,可调时间300秒出厂值60s()。出厂反洗压差设置0.2MPa0-0.3Mpa可调)。两项反洗设置模式互不干预,时间到到达设定值系统会进行反洗工作,压差到达设定值系统会进行反洗工作。


 (三)不反洗模式:该模式下系统不会清洗(不建议使用)


时控开关操作说明

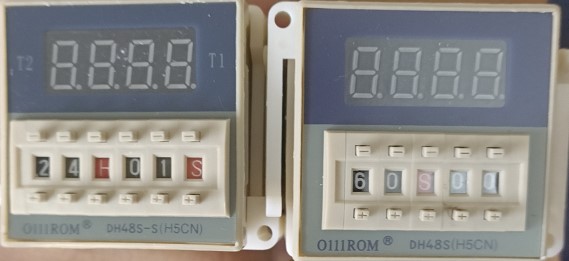

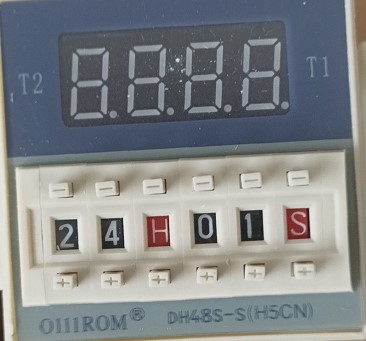

自动清洗时间(间隔设置)

清洗间隔最大可设置99H 出厂设置为24H

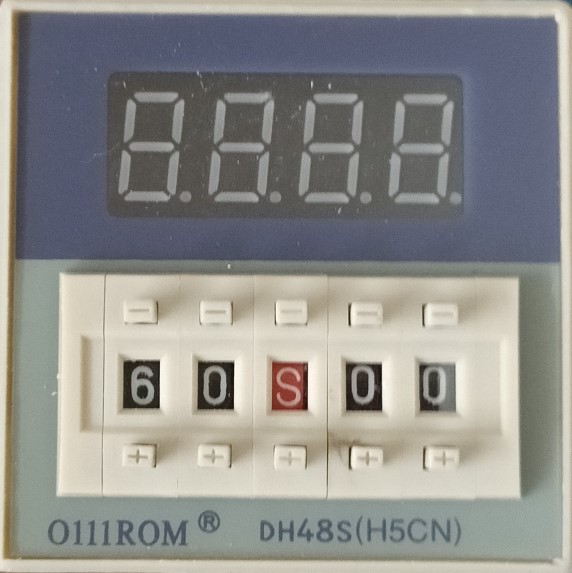

自动清洗工作时间(设备清洗时长)设定



压差设置

压差一般在压差开关出厂时已经根据需要(默认0.2MPa)设置完毕,如有特殊要求请在生产前报备。

9、日常维护


YQZF系列矿用井下防爆型自清洗过滤器结构简单、设计合理、平常基本不需要专门的维护。

运行一段时间后发现过滤器频繁因为压差到达设定值自动反洗
①水质较差,杂质颗粒物太多,解决方法:在过滤器前端加装蓝氏或Y型过滤器预过滤大的颗粒物杂质
②钢刷经过长时间的磨损,已经无法正常工作,导致滤网清理不干净,此时则需更换钢刷
压差突然变小
有可能是大颗粒的杂质进入过滤器中将滤网损坏,此时停机更换滤网就可解决问题。
注意:钢刷及滤网是消耗品、具体的寿命和现场工况环境有关!建议在自清洗过滤器前方配置水沉淀池或者过滤精度更粗的篮式过滤器,防止较大杂质进入过滤器内部损坏钢刷及滤网,延长设备使用寿命!
