自清洗过滤器使用说明书

浏览次数: 发布日期: 2021-01-16

返回列表








1、产品概述


自清洗过滤器一种被广泛应用于工业、农业、市政水处理的设备,主要用于过滤50微米以上大颗粒杂质,属于水处理系列前置过滤也称预过滤。对于提升原水水质、保护后续设备有着举足轻重的作用。YQZ系列自清洗过滤器可采用立式、卧式等安装方式,该设备结构简便、设计合理、维修保养成本低(无需经常更换备件)、使用效果突出等特点,受到许多企业的青睐,也是工业水处理过滤净化系统中的热点产品。

2、应用领域


钢铁行业:高炉、炼钢及轧钢车间净环水(循环冷却水)系统,浊环水(冲渣水)系统中前置过滤等。
石化行业:旁滤(循环冷却水)系统的过滤、污水处理等
电力行业:锅炉水系统处理、污水处理等
煤矿行业:矿井水净化过滤等
市政工程:市政绿化用水系统(用于过滤河水、地下水中所含砂石及其他杂质)、市政污水处理系统等
机械加工行业:循环冷却水系统、高压冲洗水系统等。
农业灌溉:灌溉水、滴灌水过滤,河水井水地下水过滤等。

3、工作原理


过滤状态:含有杂质的水经过过滤器内滤网,杂质被拦截下到滤网内、过滤后的水经过滤网正常排出。


反洗状态:过滤器反洗时,电机驱动钢刷转动,将粘附于滤网上的杂质清理下来。此时排污口自动打开,过滤后的水一部分经过滤网正常排出,一部分水经过排污口将杂质带出系统。反洗结束后,排污口自动关闭,过滤后的水正常从出水口排出。系统的设计可实现反洗时不停水,保证整个系统的正常工作。


反洗状态控制:时间(设定的反洗周期)、压差控制(进出水口压力差达到设定值)、手动控制(就地手动控制进行反洗、也可配远程控制进行反洗)。这三种控制方式可以同时存在、哪个控制方式先到达设定值、都可开启反洗状态。 举例:某钢厂循环水系统配套立式自清洗过滤器一台。客户根据以往经验将时间控制设置在8个小时反洗一次,但是由于最近水质的下降、担心8个小时清洗一次的周期时间太长,杂质含量太多堵塞滤网造成压差过高、对过滤器及后续设备产生不好的影响,于是他们在过滤器上设置了压差为0.1Mpa。过滤器在运行一段时间后,压差报警,但此时并未达到8小时清洗周期,系统根据压差控制也自动开启反洗状态、杂质被顺利清除,系统恢复正常;客户也可选择手动控制、根据需求自行手动开启反洗。



4、产品特点


■过滤精度从50微米-4000微米
■流量:25m³/h~2800m³/h
■进出口通径:DN50~DN500
■滤网可选:钻孔(4000-800μm)楔形(1000-50μm)编织复合(800—20μm)
■工作压力:0.1MPa-2.5Mpa
■工作温度:≤70℃
■电源:380V/50Hz
■清洗电机功率:0.18-0.55KW
■控制电压:AC24V
■清洗方式:刷式、刮刀式
■控制方式:压差、时间、手动或人机界面(PLC)
■清洗时间:10-200秒可调
■安装形式:立式安装、卧式安装,多台并联可获得更大流量

5、型号解释


YQZ-DN80-V1.6/0.2(-L)

YQ```````````新乡宇清净化
Z`````````````自清洗过滤器
DN80```````进出水口尺寸
V`````````````壳体材质碳钢(A 壳体材质不锈钢304  B 壳体材质316L)
1.6```````````最大工作压力 1.6Mpa(另有 1.0Mpa、2.5Mpa 规格)
0.2```````````过滤精度 0.2mm(200μ m)
(-L)```````·安装形式   另有T型 F型 Y型




6、过滤器参数



单台流量        25-2800t/h 多流量可多台并联安装
工作压力 0.2Mpa-2.5Mpa
工作温度 -100℃-70℃
过滤精度 50-4000μm
控制方式 压差、时间及手动
清洗时间 60s
清洗压损 0.01-0.03Mpa
控制电压 AC220V、AC24V
操作电压 220V 380V 50HZ




注:上表为标准产品,所有尺寸规格均可按照客户需求修改定制


7、注意事项


该设备在出厂前已调试完毕,用户在使用时直接运行即可。当设备各运行参数不能 满足用户要求时,用户可根据实际工况调定各参数,并相应选用手动控制、自动控制方 式进行工作。
首次运行时,应按以下步骤进行:
检查过滤器是否处于正常工作状态:
察看过滤器各连接处是否牢固。
察看过滤器电控箱部分应是干燥的。
接通电源,“正常工作”指示灯亮,此时表示过滤器电控部分处于正常工状态,设 备可投入试运行。
注:插上电源时应注意保持手的干燥,同时在过滤器工作过程中应保持其电控器部分干燥,不可有水进入电控器内部。

8、使用方法


(一)手动控制:
将“手动/自动”选择开关旋转至手动位置,根据需要分别进行手动排污和手动清洗,具体操作见后面的操作部分,选择开关旋转至自动位置,进入自动状态。
手动控制状态是检查电机和水力控制阀能否正常工作的手段,如果在手动控制状态不能正常排污自动控制状态也不会正常工作。
自动控制: 将“手动/自动”选择开关旋转至自动位置(“压差/定时”开关在“定时”位置),首先设定过滤时间和排污时间定时器。过滤时间以小时为
单位,最大到 240小时,出厂值为24小时;排污时间以秒为单位,最大时间300秒出厂值120s(秒)。

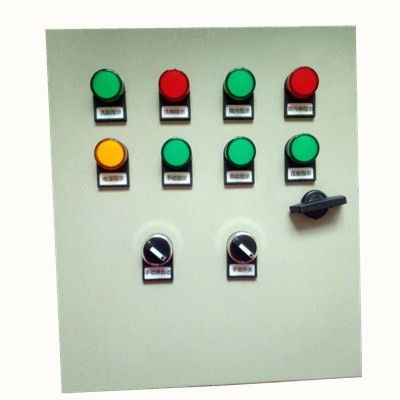

全自动自清洗电控箱操作图

开关处于图片上的这个状态是停止工作的

开关处于这种状态是手动开始工作




开关处于这种状态是全自动模式不用人工操作

时控开关操作说明

  • 不操作键盘15秒自动上锁,左下角显示标志“3”

  • 开锁:连按4次:“取消/恢复”键,自动开锁,标志“3”消失

  • 分别按“校星期”“校时”“校分”调整北京时间。

  • 设置开关时间

步奏     按键              设定内容
  1. 按“定时”键             进入定时设置显示“1”
  2. 按“校星期”键           设定此次开关的时间在一星期的某几天或每天。
  3. 分别按“校时”“校分”    设定开的时间。
  4. 按“定时键”             进入定时关设置、显示10ff
  5. 按“校星期’               设定此次关的时间在一星期的某几天或一天或每天。
  6. 分别按’校时”“校分”      设定关的时间
  7. 重复1-6                  设定其余2--16次的开关时间,若不需要定时,则其显示
                           “--: --”
  1. 按“时钟”键              结束时间设定,回到时钟运行状态。
  2. 按“自动/手动’键          使开关标志“▼”指向“关”的位置,在调到“自动”位置。


  • 不操作键盘15秒自动上锁,左下角显示标志“3”

  • 开锁:连按4次:“取消/恢复”键,自动开锁,标志“3”消失

  • 分别按“校星期”“校时”“校分”调整北京时间。

  • 设置开关时间

步奏     按键              设定内容
  1. 按“定时”键             进入定时设置显示“1”
  2. 按“校星期”键           设定此次开关的时间在一星期的某几天或每天。
  3. 分别按“校时”“校分”    设定开的时间。
  4. 按“定时键”             进入定时关设置、显示10ff
  5. 按“校星期’               设定此次关的时间在一星期的某几天或一天或每天。
  6. 分别按’校时”“校分”      设定关的时间
  7. 重复1-6                  设定其余2--16次的开关时间,若不需要定时,则其显示
                           “--: --”
  1. 按“时钟”键              结束时间设定,回到时钟运行状态。
  2. 按“自动/手动’键          使开关标志“▼”指向“关”的位置,在调到“自动”位置。


9、日常维护


YQY 系列自清洗过滤器结构简单、设计合理、平常基本不需要专门的维
护。如果运行一段时间后发现过滤器频繁因为压差到达设定值自动反洗,可能
是钢刷经过长时间的磨损,已经无法正常工作,导致滤网清理不干净,此时则
需更换钢刷;如果压差突然变小、有可能是大颗粒的杂质进入过滤器中将滤网
损坏,此时停机更换滤网就可解决问题。
注意:钢刷及滤网是消耗品、具体的寿命和现场工况环境有关!建议在自清洗过滤器前方配置水沉淀池或者过滤精度更粗的篮式过滤器,防止较大杂质进入过滤器内部损坏钢刷及滤网,延长设备使用寿命!
