浅层砂过滤器工作原理介绍及应用

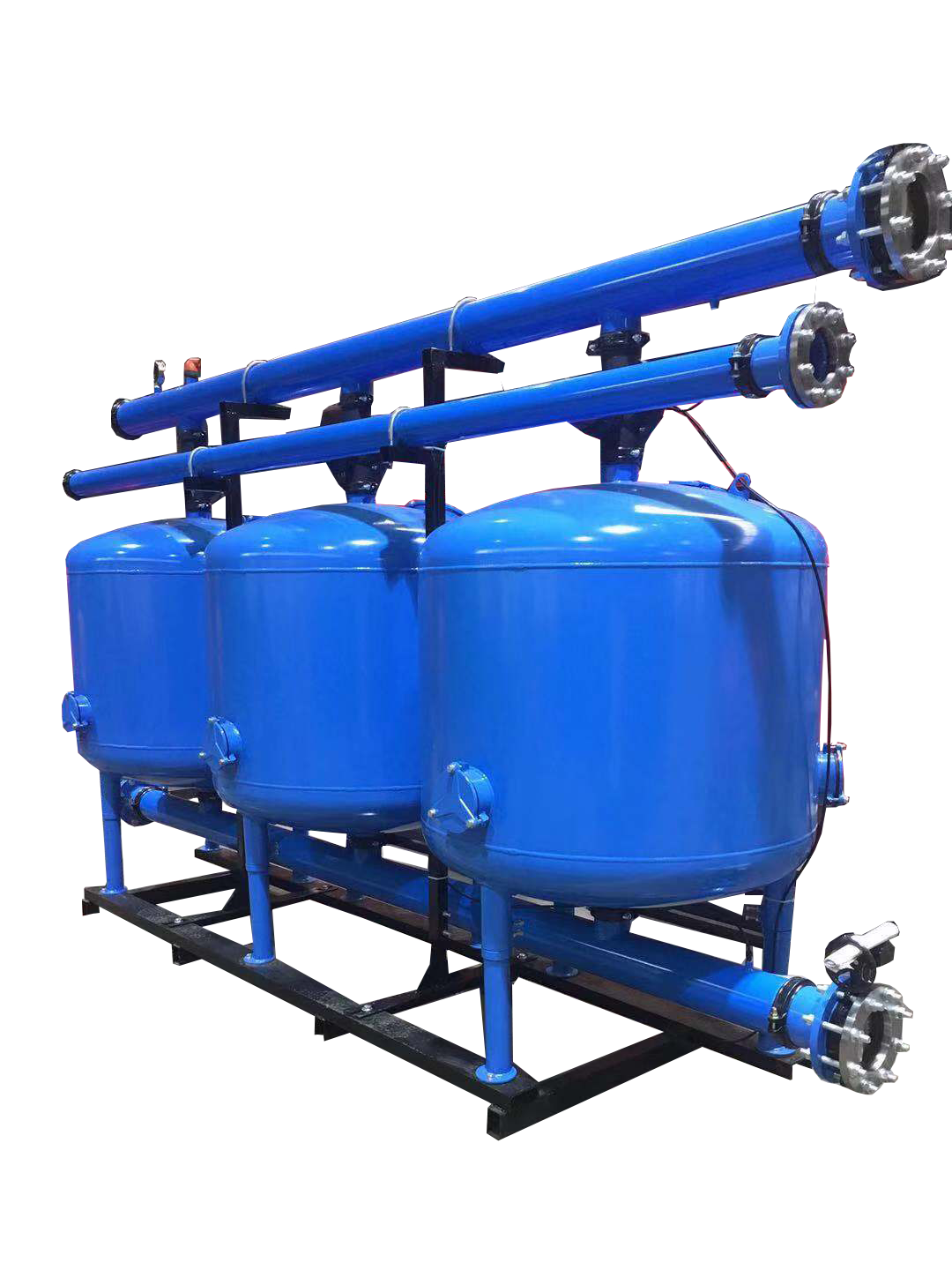

1、浅层砂过滤器概述


浅层砂过滤器是一种利用深层介质拦截水中颗粒杂质并降低浊度的过滤设备,又称作浅层介质过滤器或者旁滤过滤器。
浅层砂过滤器常规以石英砂或天然海砂作为滤料,也可选用其他材质以应对不同的处理需求。例如装入活性炭,可吸附去除相应的有机物等。系统还可根据压差、时间设定、人工三种方式来进行自动反洗将滤料中残留的污染物排出,无需人工值守,自动化程度高,是近年来水处理行业热点设备。

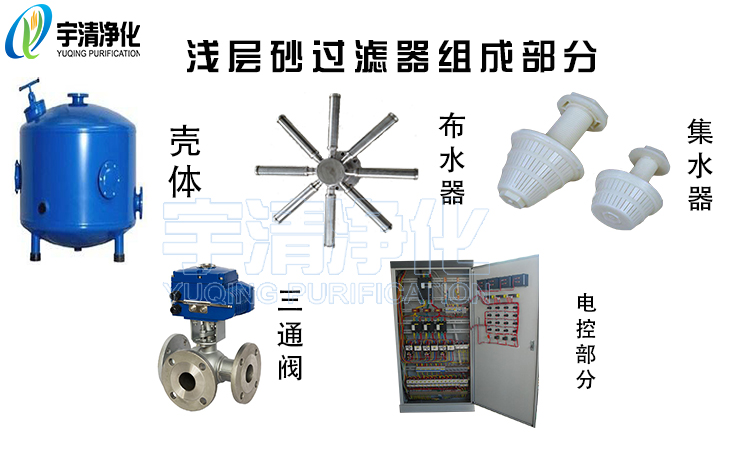

2、浅层砂过滤器组成部分



①壳体:一般材质选用碳钢,内外表面处理工艺为喷漆、喷涂环氧树脂、静电喷粉、衬胶等方式;壳体直径从1200-3000mm不等。

②管道:将数个罐体连接并接入系统,分为进水管道、出水管道、排污管道。并配有阀门、放气阀、压力表等。

③三通阀:三通阀常见为电磁隔膜阀,电动三通球阀、电磁气动阀(需要外接气源,使用不多)等

④布水器:材质不锈钢、碳钢、聚酰胺(尼龙)、聚丙烯等。作用是将水均匀的分布在滤料上。让水平稳的通过滤料;并且在反洗的时候,拦截滤料,防止滤料在反洗时随着水流出系统。常见有星型布水器或布水板两种结构

⑤集水器:聚丙烯或不锈钢滤帽,在过滤时使经过滤料的水排出系统并拦截滤料及杂质。

⑥控制系统:一般由电控柜、plc、触摸屏、线缆等设备组成(如需控制成本也可使用太极控制器控制)


3、浅层砂过滤器工作原理

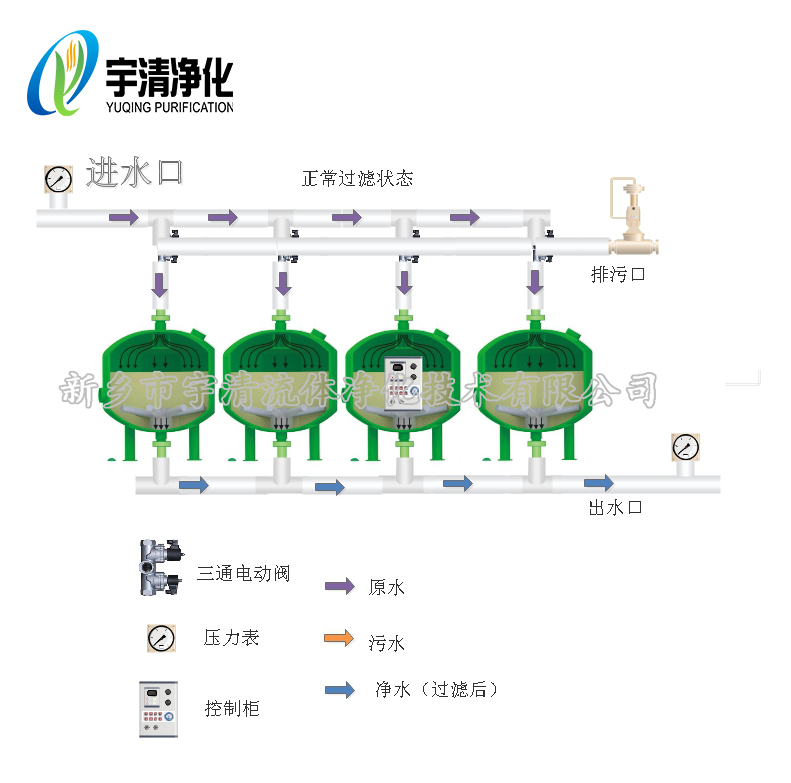

过滤状态:未经过滤的水由进水管道通过三通阀门流经布水器,配合球形外壳,以平流的状态到达过滤器内的填料层,当水流过填料层时,杂质被截留在填料层内,过滤后的水经过管道排出。

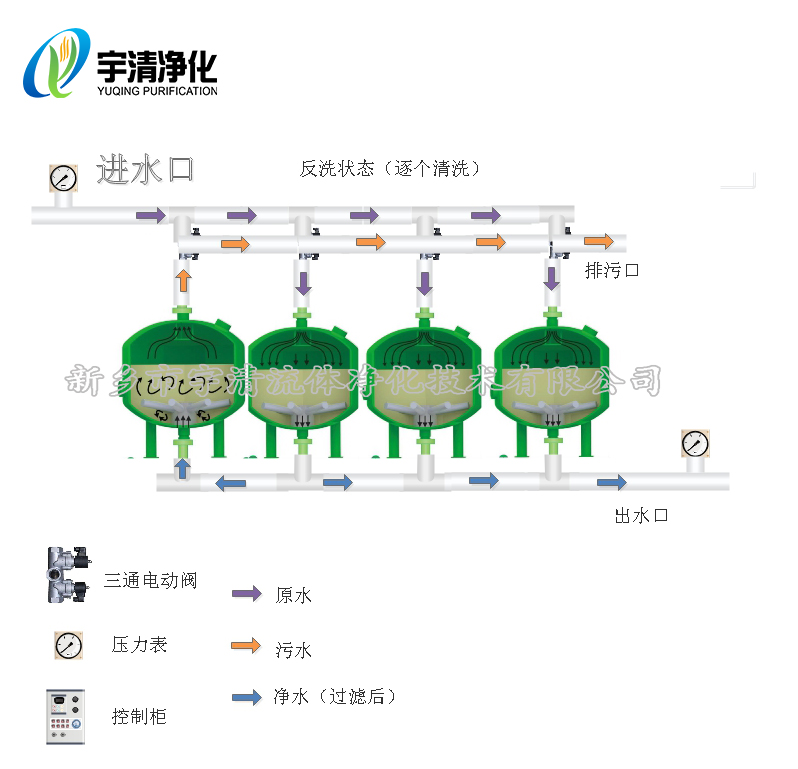

反洗状态:  浅层沙过滤器采用逐个反洗方式。过滤器接受指令开始反洗时,第一台过滤沙缸开始清洗,其他过滤沙缸正常工作。首先第一台过滤沙缸三通阀门开始准备动作,关闭进水通道,打开出水通道及排污通道。未过滤的水无法通过三通阀门进入到过滤器中,而其他过滤器过滤后的水则可以反向进入到一号过滤器中,将沙子冲洗,并且把杂质经过布水器从排污口排出,布水器可以保证沙子不会随杂质一起带出,避免跑砂的情况发生。1号过滤单元清洗完成后,1号单元三通阀门开始动作,打开进水及出水通道、关闭排污通道,水经过过滤器正常过滤系统开始对2号进行清洗,清洗步骤与1号清洗步骤一样。直到所有过滤单元逐个清洗完成后,反洗结束,等待接受 下一个反洗指令,系统的设计可实现反洗时不停水,过滤、反洗状态同时进行保证整个系统的正常工作。

4、浅层砂过滤器控制方式



①压差控制:系统在经过一段时间运行后,罐体内拦截的杂质增多,进出水压差增大,当系统进出水压差达到设定值时,系统将自动开启反洗功能,清除杂质,使设备恢复到正常压差。

②时间控制:我们可以根据现场需求更改过滤器自动反洗的周期和反洗时间,当设备运行时间达到反洗周期的设定值时。过滤器自动开启反洗功能。例:设置过滤器反洗周期8h,每个罐体反洗时间60s。过滤器运行8小时后开启自动反洗功能,逐一清洗滤罐。没个滤罐逐次清洗60s,直至最后一台罐体清洗完毕,此时将从新计时,8h后将再次开启反洗。

③人工控制:可根据使用需求人工开启需要清洗的滤罐,使其开始自动反洗功能


5、应用范围


浅层砂过滤器常被应用在:

①钢厂净环水、浊环水过滤;

②石油化工厂循环冷却水过滤、废水处理;

③市政工程绿化用水过滤净化:

④农业灌溉用水过滤:

⑤机械加工行业高压冲洗用水、循环水处理过滤;
