TY-50透平油专用真空滤油机

TY-50透平油专用真空滤油机

型号:TY-50

精度:5微米

材质:铸钢

过滤介质:透平油、变压器油

产品简介:产品概述 TY-50透平油专用真空滤油机 选用不破坏油液品质的物理方法来对油液进行处理,在不影响油液组份及性能的前提下快速对乳化的透平油液进行破乳处理,脱除透平油油液中所含

获取优惠报价
在线客服咨询
7*24小时服务热线 15903037828

产品概述

      TY-50透平油专用真空滤油机选用不破坏油液品质的物理方法来对油液进行处理,在不影响油液组份及性能的前提下快速对乳化的透平油液进行破乳处理,脱除透平油油液中所含的水分(包含溶解水及游离水等)、杂质(颗粒杂质及机械矿物杂质)、油泥及气体等有害成份,从而增大油液击穿电压,提高油液使用性能;真空滤油机能有效保证用油设备正常运行,延长用油设备使用寿命,避免事故发生。该型滤油机适用于发电厂、钢铁、冶金、石油、机械、化工等各行各业用透平油液的快速深度在线净化处理。

产品特点

1、采用大排量真空泵,是系统长期保持在极高真空度下工作。
2、采用三维立体闪蒸技术与真空脱水技术相结合,迅速分离出油液中的水分及气体。
3、采用多级过滤精度高、纳污量大、耐高温、耐腐蚀的滤芯对油液进行梯次过滤,快速去除油液中所含有的固体杂质及悬浮物等
4、采用三维立体闪蒸技术与真空脱水技术相结合,迅速分离出油液中的水分及气体。
5、独特的消泡技术,防止设备出现跑油情况
6、采用强风冷凝技术对抽出的高温高热气体进行降温冷凝处理,延长真空泵使用寿命
7、设备自动化程度高、人性化设计,可实现无人值守。


工作原理

   设备工作时,油液在内外压差的作用下首先经入口进入初滤器,其内装有不锈钢滤网, 待处理油流过时,油液中所含的大颗粒杂质被截留;经初级过滤后的油液经进油泵泵入加热器内进行热交换加热;经加热后的油液在压差作用下继续进入特制个性化的分水器内,因分水器采用了强化亲水疏水技术,改变了油分子和水分子的相互作用力,使油液中的细小水滴加速运动,并聚结成大的水滴从油液中分离析出,沉淀于储水器中被排出;经分水器破乳脱除大量水分后的油液再进入极低气压的真空分离器内,其内利用分子分离技术原理对油液进行变压解析、真空滞留、内急立体蒸发,消除分子间的结合力,使油液中所含 的溶解水、溶解气体、游离水、游离气体等快速溃破油膜脱离油分子而析出;油液进入真空分离器内先形成雾状,再形成膜状,使其在真空中的接触面积扩大为原来的数百倍。油中所含的水分在高热、高真空度、大表面、高抽速的条件下得到快速汽化并由真空系统排出;经脱水、脱气后的油液再经排油泵泵入二级过滤器,细微颗粒杂质被滤除;油液在压力作用下继续进入精滤器,其内为复合微孔结构的过滤材质,能有效滤除油液中的超微颗粒杂子;最后经出油口流出的油液即为洁净油,从而完成整个油液的净化过程。由真空分离器上部所排出的高温、高热水蒸汽,首先经冷却器降温除湿冷却,经两次冷却后的气体被真空泵排出。

产品参数

参数名称 单位 TY-50
公称流量 L/H 3000
工作真空度 MPa -0.08~-0.098
工作压力 MPa ≤0.5
恒温控制范围 20~80(可根据需要)
工作电源     AC380V/50HZ(三相四线)
过滤精度 µm ≤5
电加热功率 KW 72(分三组,每组24KW)
总功率 KW 108
工作噪音 dB(A) ≤75
连续工作时间 h ≥150
无故障工作时间 h ≥5000
进、出口管径 mm Φ38
外形尺寸(长*宽*高) mm 1500*1250*1800
重量 Kg 1450

处理后指标

指标名称 单位 指标
含水量 PPM ≤50  (GB/T 260)
酸值 mgKOH/g ≤0.1 (GB/T 264)
破乳化值(54℃) min ≤8 (GB/T 7605)
含气量 % ≤0.1 (GB/T 423)
机械杂质 % 无 (GB/T 511)
清洁度 ≤NAS 6(美国航空航天NAS1638)

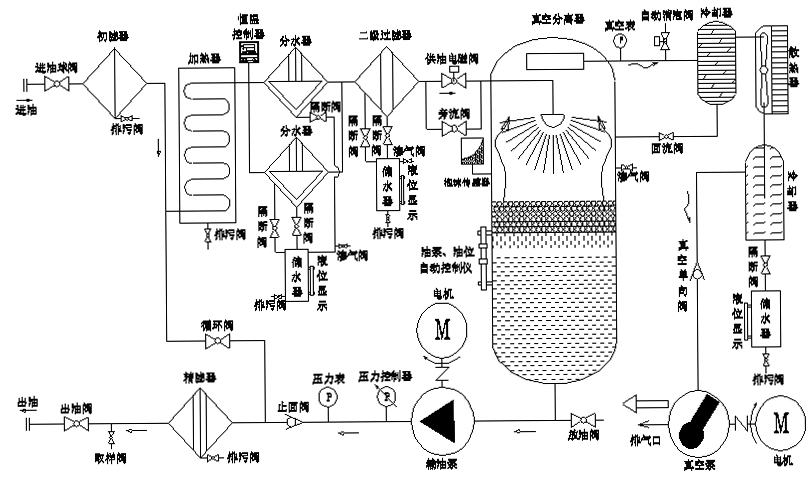

工艺流程图
