不锈钢篮式过滤器

不锈钢篮式过滤器

型号:YQL-DN100

精度:10-4000μm

材质:不锈钢

过滤介质:液体介质

产品简介:产品概述 不锈钢篮式过滤器 是除去液体中少量固体颗粒的小型设备,用在油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.因滤网结构与其它过滤网不一

获取优惠报价
在线客服咨询
7*24小时服务热线 15903037828

产品概述

       不锈钢篮式过滤器是除去液体中少量固体颗粒的小型设备,用在油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.因滤网结构与其它过滤网不一样,形状像篮子,故名蓝式过滤器
       不锈钢篮式过滤器

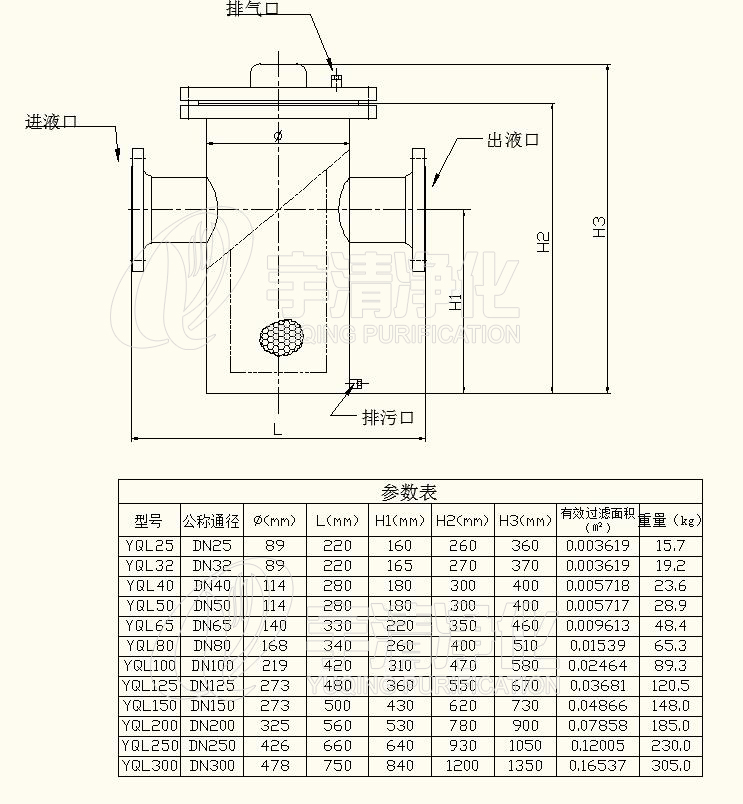

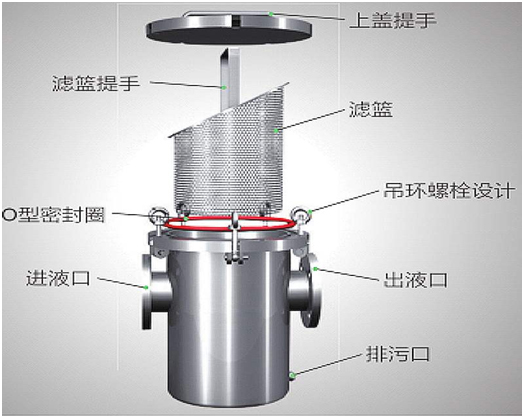

安装在管道上能除去流体中的较大固体杂质,主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。当流体进入有滤网后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维护极为方便。

应用领域

钢铁行业:高炉、炼钢及轧钢车间净环水(循环冷却水)系统,浊环水(冲渣水)系统中前置过滤等。
石化行业:化工原料过滤、旁滤(循环冷却水)系统的过滤、污水处理等
电力行业:锅炉水系统处理、污水处理等
市政工程:市政绿化用水系统(用于过滤河水、地下水中所含砂石及其他杂质)、市政污水处理系统等
机械加工行业:循环冷却水系统、高压冲洗水系统等。

工作原理

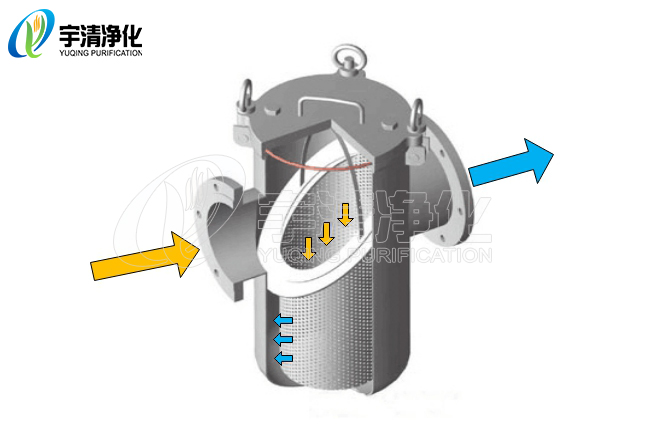

液体通过进液口进入到篮式过滤器内部后,由于滤篮为斜开口:低于进液口、高于出液口,所以杂质被有效拦截在滤网中。通过滤网的液体过滤并从出液口流出过滤器。

产品特点

滤网精度可调节:钻孔(4000-800μm)楔形(1000-50μm)金属编织复合(800—20μm)
工作压力:0.1MPa≤P≤6.4MPa(特殊可定制)
工作温度:-80℃   ≤T≤400℃
清洗方式:人工拿出滤网清洗
安装方式:螺纹、法兰、对焊

产品参数

壳体材质
Body
滤框滤网材质
Glass Material
S密封件
Seal Material
工作温度(℃)
Ambient Temperature
操作压力
Operating Pressure
连接方式
Joint type
碳钢   CS 见不锈钢滤芯技术特性表 金属缠绕
Metal enlace
丁腈橡胶
NBR
聚四氟乙烯
PTFE
CS -20~250℃ 0.6~5.0MPa 螺纹连接
Threaded

法兰连接
Flange joint

对焊连接
Butt Welding joint
黄铜   H62 H62
碳钢衬 PTFE CS/PTFE
不锈钢 304 304 -80~450℃

不锈钢 316L
316L


篮式过滤器选型一般原则

壳体/滤网材质
根据需要过滤的介质特性选择适合的壳体与滤网材质
进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查表“滤网规格”。

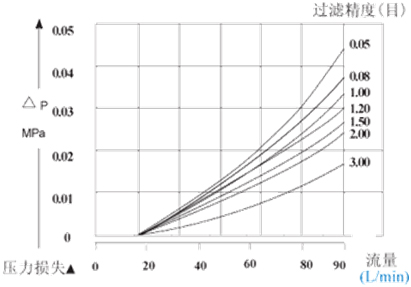

过滤器压力曲线图

日常维护

①  过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;
②  当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,当管路前后压差≥0.02Mpa时需及时清除过滤器芯内的杂质;
③  清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,受损的过滤芯,会使过滤后的介质纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
④如发现不锈钢钢丝网变形或损坏,需马上更换
