浅层砂过滤器的工作原理

浏览次数：发布日期： 2021-03-06

返回列表

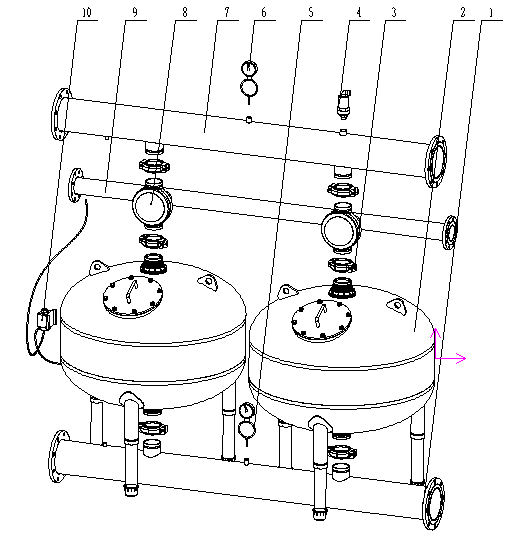

1、浅层砂过滤器构造

浅层砂过滤器是由一个或多个过滤罐并联组成。该设备是由滤罐、进水管道、出水管道、排污管道、电动/磁三通阀（实现过滤和反洗）、蝶阀、控制柜、压差开关、压力表、排气阀扥构成。其中滤罐中又包含布水器、集水器（滤帽）、滤料。

2、浅层砂过滤器工作原理

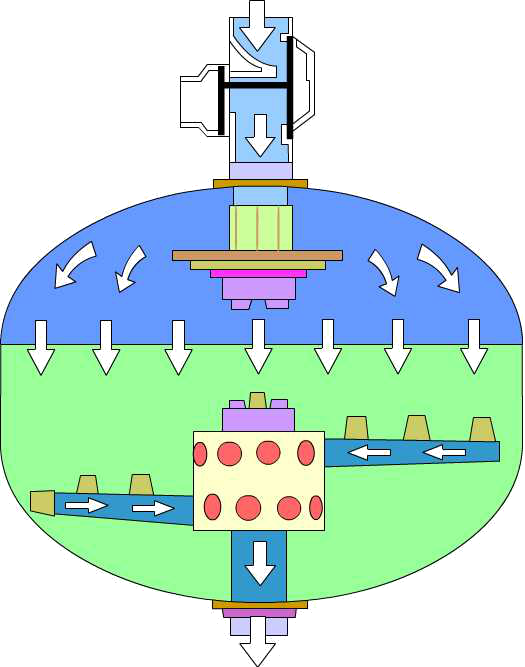

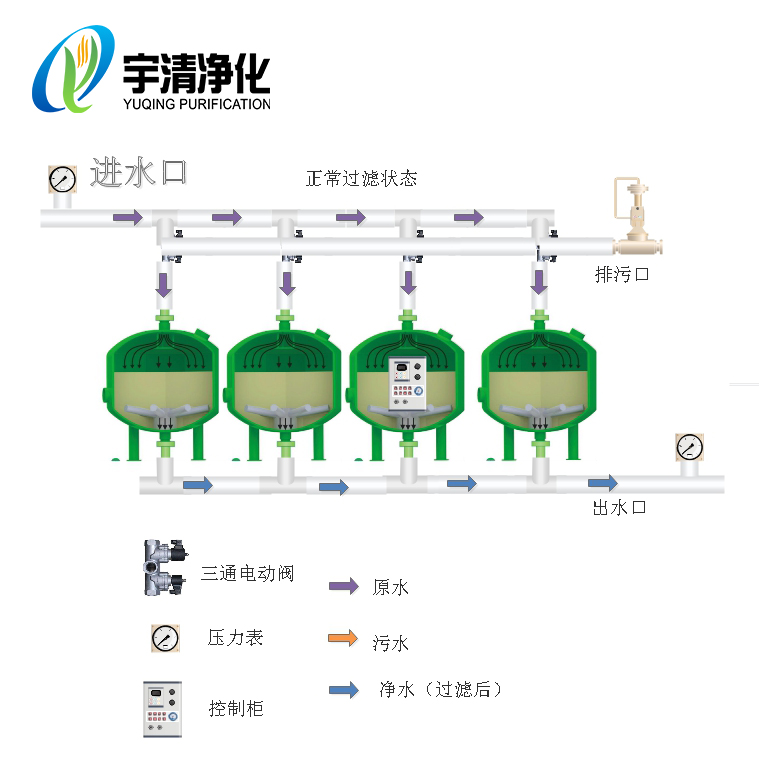

浅层砂过滤器在正常过滤状态下，如下图所示：
进出水口此时为打开状态，排污口为关闭状态。原水通过布水器后被分散均匀的流经滤料，杂质被有效拦截在滤料当中，净水从出水口排出。

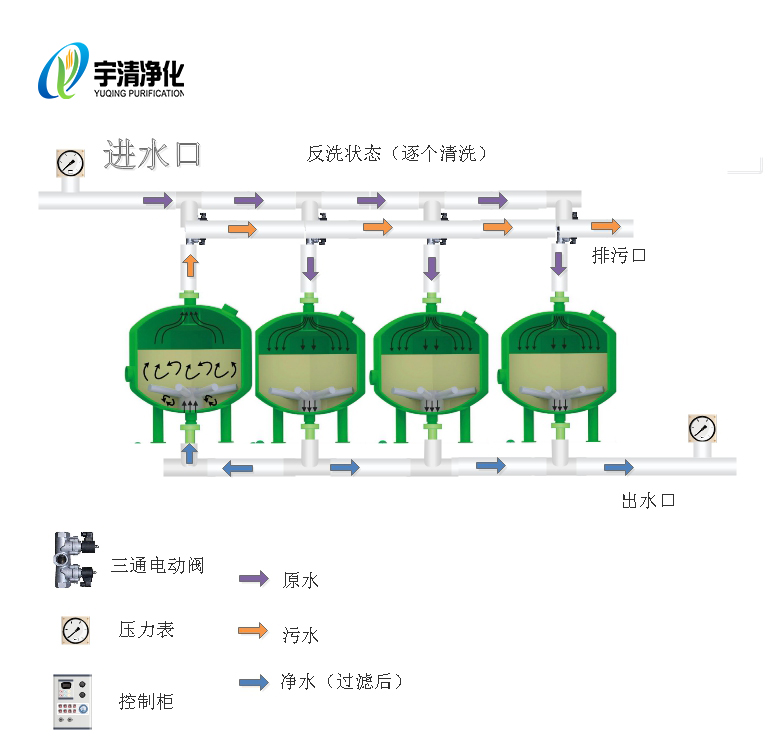

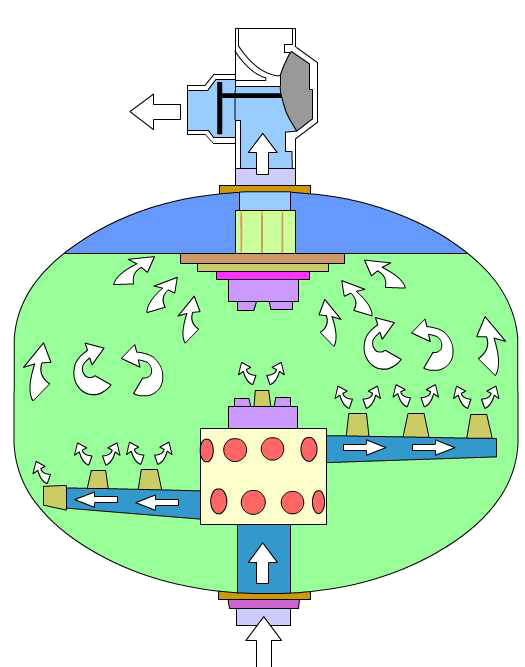

浅层砂过滤器在清洗状态下，如下图所示：
多个滤罐组成的浅层砂过滤器每次清洗是逐个对滤罐依次清洗。例如4罐浅层砂过滤器在反洗时，依次对1、2、3、4号罐逐个清洗，清洗1号罐时，其余2、3、4号罐依然在正常执行过滤工作；当1号罐清洗完毕，对2号罐清洗时，则1、3、4号罐正常工作，依次类推，知道4号罐清洗完毕后，则设备清洗结束，全部恢复正产过滤状态。
在多单个罐子进行清洗时，其余罐子过滤后的水一部分正常排出，另一部分则进入需要清洗的过滤罐（此时被清洗的过滤罐的三通阀进水口被关闭，排污口打开，管内此时无压力，其余滤罐中的水可以通过下方出水口进入罐体），来冲洗杂质并从排污口排出。
